環氧樹脂地坪

EP-102 (無溶劑)環氧樹脂底漆

EP-102 (無溶劑)環氧樹脂底漆

低黏度兩液型無溶劑環氧底漆,可滲透並強化混凝土,密封混凝土或砂漿

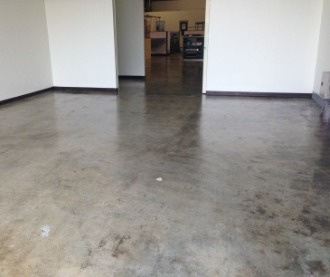

  • (無溶劑)環氧樹脂底漆1

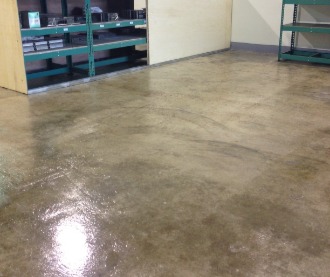

  • (無溶劑)環氧樹脂底漆2
  • (無溶劑)環氧樹脂底漆3
  • (無溶劑)環氧樹脂底漆4
詳細介紹


無溶劑環氧樹脂底漆

EP-102

EP-102是一種低黏度兩液型無溶劑環氧底漆,可滲透並強化混凝土,密封混凝土或砂漿。可滲入不同的基材中以增強附著力。


適用範圍
  • 混凝土、水泥砂漿之地床底漆
  • 鐵皮、鋼板的界面接著與防銹
  • 混凝土、磚牆、金屬

施工方法


1. 施工面預先處理

  • 混凝土表面須平整,經自然乾燥28天以上,原混凝土素地施工表面(含粉刷層)須堅實,抗壓強度大於3000psi以上,接著強度大於15kgf/cm²以上及拉拔強度 (最小15kgf/cm²)
  • 表面含水率須小於 8%
  • 所有基材必須清潔乾燥無浮漿、且無污染物,如污垢,油脂


2. 拌合 EP-102

  • 將EP-102 A劑添加到EP-102 B劑中,電動攪拌30秒〜1分鐘,直到達到均勻混合為止


3. EP-102 鋪裝

  • 用噴槍、滾筒或橡膠水耙均勻塗佈EP-102
  • 注意:建議在高孔隙率,不牢固或吸收性很強的素地上進行第二次鋪裝


4. 使用量

  • 0.2-0.4 kg/m² (一道)
  • 注意:該數值是理論值,不包括由於表面孔隙率、表面輪廓、水平誤差和損耗等所需的額外材料



5.清潔工具

  • 使用後立即用稀釋劑清潔所有工具和應用設備
  • 硬化或固化的材料只能機械去除

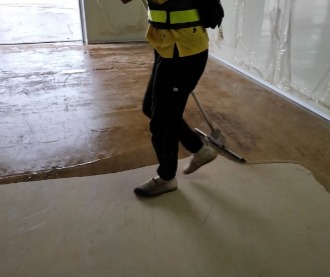

EP-102鋪設

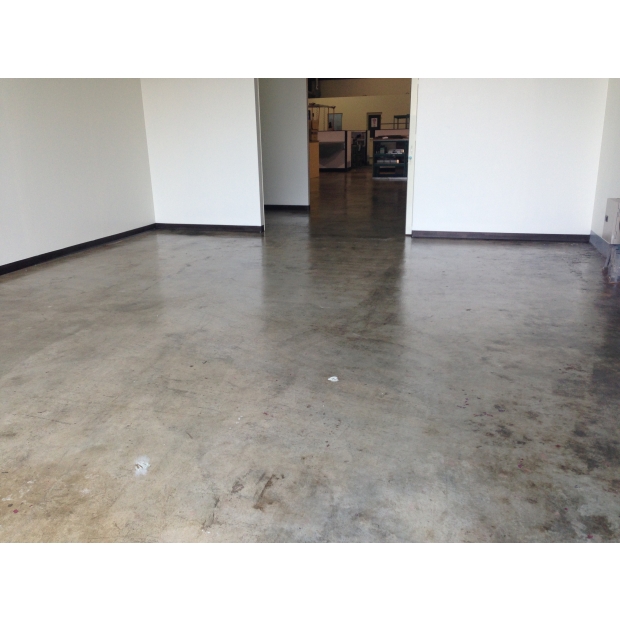

EP-102完成面

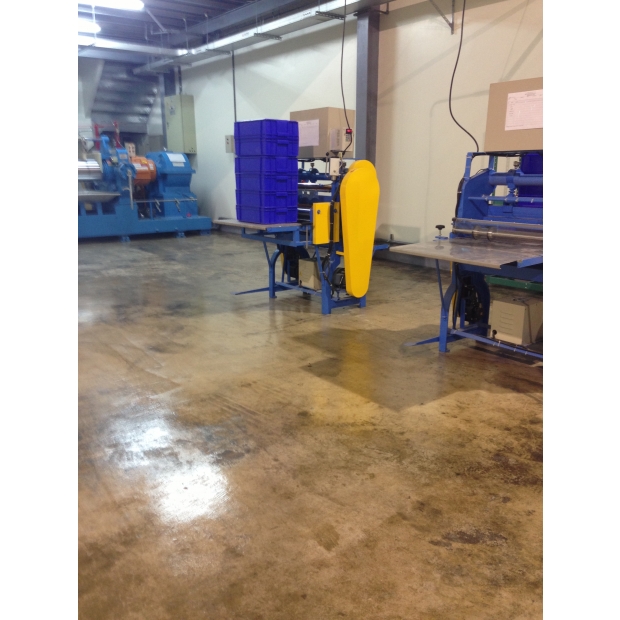

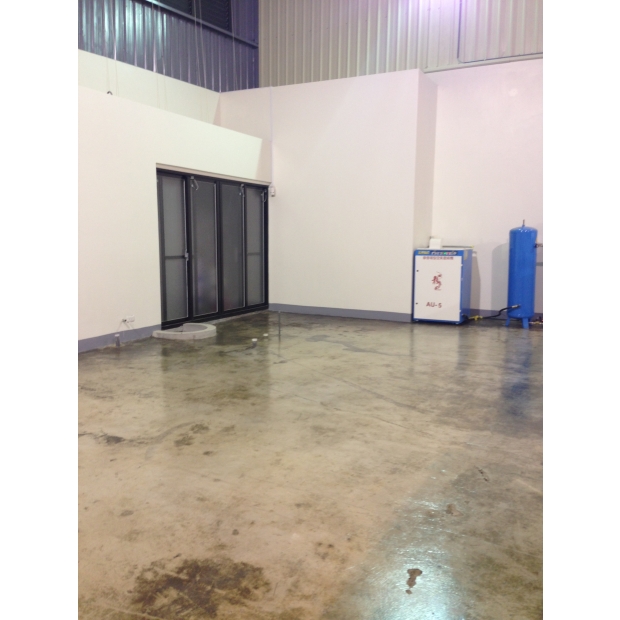

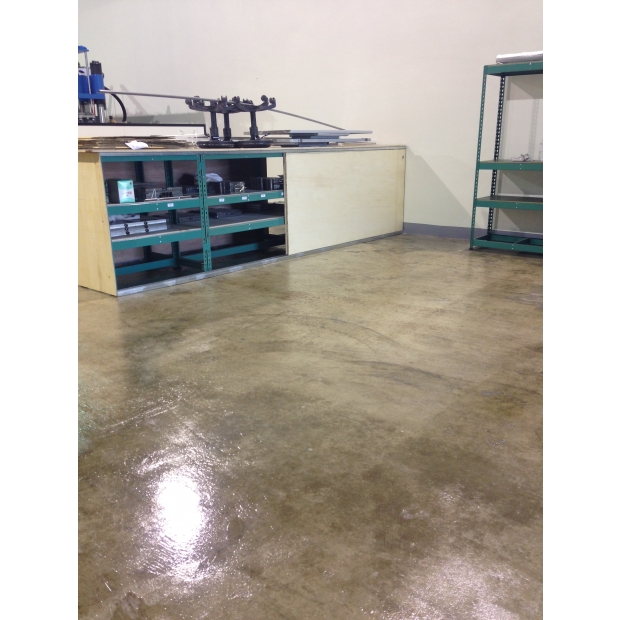

EP-102完成面

技術資料
比例 EP-102A:EP-102B
= 2 : 1 (重量比)
環境溫度 +10 °C ~ +35 °C
基材溫度 +10 °C ~ +35 °C
最大容許相對溼度 85 % humidity
水泥面含水率 < 8%
可使用時間 ~60 分鐘 (+23 °C)
該值為近似值,可能因氣候條件而變化
完全硬化時間 24 小時 (+23 °C)
該值為近似值,可能因氣候條件而變化
接著強度 ≧20 kgf/ cm²




包裝儲存

    EP-102A劑:20kg/塑膠桶
    EP-102B劑:10kg/塑膠桶

  • 保存期限: 6個月(自生產日期起保存於原始、未開封和未損壞的密封包裝中)
  • 未開封容器中存放在溫度為+5~+30°C的通風良好處
